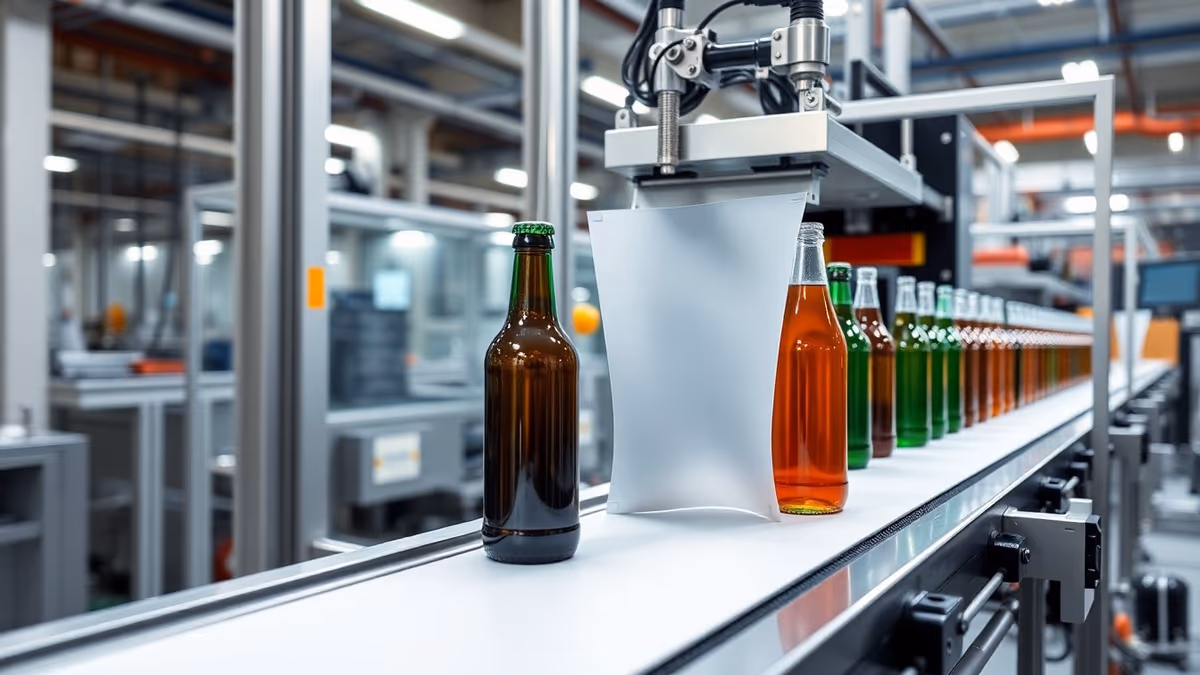

Aplicadora Automática de Mangas PVC
Máquina aplicadora automática de mangas termoencogibles y sellos. Velocidad hasta 300 piezas/minuto. Integración con líneas de producción existentes.
La aplicadora automática de mangas hace el trabajo que ningún operador puede sostener a escala industrial: colocar una manga tubular de PVC sobre un envase en movimiento, cortarla a la medida exacta y posicionarla en el lugar correcto, repitiendo la operación hasta 300 veces por minuto con precisión de ±1mm. El proceso es completamente automático: el envase entra en la cadena, la aplicadora detecta su posición, el mandril la abre y coloca sobre el envase, la cuchilla corta, el envase sale hacia el túnel.
La integración con líneas de producción existentes es parte del servicio: el equipo se entrega con los adaptadores de cadena, sensores y controladores necesarios para encajar en la velocidad y paso de su línea actual. El cambio de formato (de un tamaño de envase a otro) toma menos de 20 minutos con las partes intercambiables del mandril y el sistema de corte. Tiempo de entrega: 30 a 45 días hábiles. Incluye instalación y capacitación en planta.
Galería del Producto
La aplicadora automática de mangas es el corazón de cualquier línea de producción de manga termoencogible de alta velocidad. Sin este equipo, la operación depende de operadores colocando mangas a mano — a 20-30 piezas por minuto con variables de calidad que dependen del operador. Con la aplicadora automática, la operación escala a 150-300 piezas por minuto con precisión constante.
Cómo funciona el ciclo de aplicación
El ciclo completo dura entre 200 y 400 milisegundos según la velocidad de línea programada:
- Alimentación de material: La bobina de PVC tubular se desenrolla desde el portabobinas. Los rodillos tensores mantienen la tensión constante para evitar variaciones en el corte.
- Apertura del tubo: El mandril expande el tubo de PVC desde adentro, abriéndolo al diámetro ligeramente mayor que el envase.
- Colocación: El mandril desciende sobre el envase y transfiere la manga a la posición correcta — el sensor de altura confirma el posicionamiento.
- Corte: La cuchilla rotativa caliente corta el tubo a la longitud programada. El corte caliente sella el borde inferior de la manga siguiente sin que se pegue.
- Avance: El envase con la manga colocada avanza hacia el túnel de encogimiento.
Cambio de formato
Cada formato de envase requiere un mandril específico. Los mandriles se cambian sin herramientas en 5 minutos. La altura de corte y el posicionamiento se ajustan desde el HMI. El cambio completo de formato (mandril + parámetros) toma menos de 20 minutos para un operador capacitado.
Integración con la línea existente
El equipo se comunica con la línea de producción a través de señales digitales estándar: entrada de señal de ciclo desde el transportador, salida de señal de falla, comunicación Modbus RTU o Ethernet IP para sistemas SCADA. Nuestro equipo de integración levanta el plano eléctrico de su línea antes de la instalación para preparar los cables y adaptadores necesarios.
Servicio de instalación y capacitación
El precio del equipo incluye instalación en planta y capacitación de 3 días al personal técnico y de operación. La instalación cubre el montado mecánico, la conexión eléctrica y la puesta en marcha con producto real de la planta. La capacitación cubre operación, cambio de formato, mantenimiento preventivo y diagnóstico básico de fallas.
Industrias donde trabaja
Líneas de bebidas y agua a alta velocidad, cosméticos con líneas dedicadas de manga, laboratorios farmacéuticos con líneas de suplementos, alimentos envasados con programas de etiquetado retráctil y distribuidores de agua que rellenan garrafones en volumen.
Especificaciones Técnicas Completas
| Característica | Especificación |
|---|---|
| Material de construcción | Acero inoxidable 304 y aluminio anodizado |
| Velocidad máxima | Hasta 300 piezas por minuto |
| Rango de diámetros de envase | 30mm a 150mm (con cambio de mandril) |
| Altura de manga aplicada | 20mm a 300mm (ajustable) |
| Sistema de corte | Cuchilla rotativa caliente de precisión |
| Posicionamiento | Sensor de posición ±1mm |
| Control | PLC con HMI touch 7 pulgadas |
| Conexión eléctrica | 220V trifásico — 2.5 kW |
| Pedido mínimo | 1 unidad |
| Tiempo de entrega | 30 a 45 días hábiles (incluye instalación) |
